Solucion al Problema de Temp con Intel Ivy

[Emmaaz]

25 de abril, cuatro días antes del lanzamiento de la tercera generación de procesadores Intel Core que Ivy Bridge, una imágenes se publican en el sitio de foros ha atraído la atención en el extranjero. Desde el paquete de la CPU de Ivy Bridge, en la foto se elimina y el difusor de calor es un difusor de calor ha dado a entender la grasa se ha aplicado. Este es un cambio desde el puente de arena de la superficie no se conoce.

　Disipador de calor con un gráfico de este tiempo, a partir de la pregunta junto con la autenticidad de la información que se ha cambiado a la grasa (material de interfaz térmica) TIM entre el disipador de calor y el núcleo de la CPU, que se han convertido en el cuello de botella en el calor residual que, la versión comercial Asegúrese de que trató de "divide cáscara" el Core i7-3770K.

● TIM entre el disipador de calor y el núcleo de la CPU de Ivy Bridge Por qué grasa es
　
Una vez, como en la anterior generación de CPU de Athlon XP y Pentium III, pero había adoptado el paquete de base de la CPU de la CPU se expone, incluso para el escritorio, la CPU para el escritorio en los últimos años casi todos están equipados con un difusor de calor. Separador de metal de calor que cubre el núcleo de la CPU, el papel y para difundir el calor del núcleo de la CPU, desempeñan un papel en la protección de la integridad física (oblea de silicio) núcleo de la CPU susceptibles a las fracturas. Por otro lado, se incrementará un difusor de calor, también puede ser un cuello de botella del rendimiento del transporte de calor de sus componentes en función del método de conexión y que el número de componentes de la vía de transporte de calor que conduce a la disipación de calor de la unidad de núcleo de la CPU es una fuente de calor .

　La CPU fabricados por Intel en los últimos años, con el fin de reducir los cuellos de botella causados ​​por difusor de calor, pero había sido soldar con soldadura de alta conductividad térmica, entre el difusor de calor y el núcleo de la CPU, la hiedra puente versión de escritorio, esta es una baja conductividad térmica es que ha sido cambiado a la grasa.

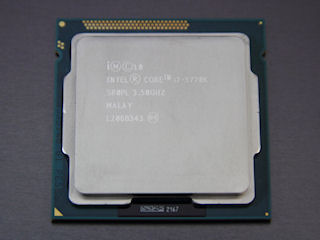

Una ilustración del difusor de calor y el núcleo y la CPU. Para asegurarse de que se trata de la TIM entre el disipador de calor se aplicó a la base de la CPU y la Intel Core i7-3770K

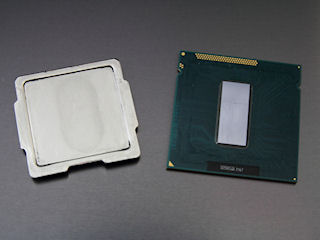

Despegue el difusor de calor fue de Core i7-3770K es en realidad la foto de abajo. Como información, la CPU y el núcleo difusor de calor Core i7-3770K no ha sido sin duda la soldadura, la grasa se ha aplicado en su lugar.

QUITANDO EL TIM

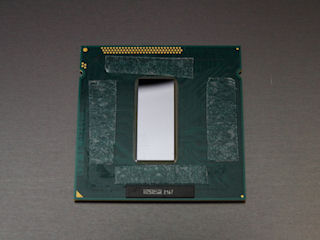

Core i7-3770K inmediatamente después de la eliminación de difusor de calor. Cuando pelando el difusor de calor, el material de sellado se resecó entre el difusor de calor en el substrato y la lámina delgada de la cuchilla, que asegure el difusor de calor. Montar los componentes tales como resistencias de chip, pero no en la zona están cubiertas con difusor de calor, el trabajo se llevó a cabo cuidadosamente para no dañar el núcleo de la CPU y el sustrato

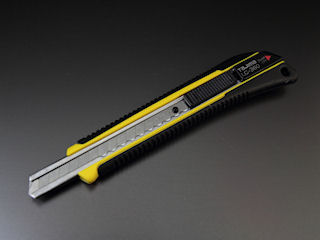

Cuchillo cortador se utiliza para quitar el disipador de calor. Cosa que es muy común disponible en el mercado

Core i7-3770K para eliminar la grasa había sido recubierto con un material de sellado

● cambio en la temperatura debido a la pintura de las grasas

　Para verificar en que ha adoptado la grasa en el difusor de calor entre el TIM núcleo de la CPU y en el puente de la hiedra se pudo confirmar, o si se ha convertido en un cuello de botella de este transporte de calor. Contenido de validación, que consiste en comparar la diferencia entre los datos de temperatura se ha obtenido previamente antes de realizar el depósito asignado, la temperatura se midió después de la cáscara asignado repintado la grasa.

　Grasa se utiliza para dividir después de la cáscara tiene dos tipos, uno es "OCZ congelación extrema" se ha utilizado para verificar el ventilador de la CPU en el juego de esta serie. ¿Es el "Liquid Pro" conductividad térmica de metal líquido orgullosos de que 82.0W/mk abrumadora otro. A partir de estos resultados cuando se aplica a la extrema OCZ Freeze, a partir de los datos cuando se confirma la actuación de la grasa se ha aplicado originalmente, se aplicó a la Liquid Pro, se había convertido en una temperatura tal que si se ha de soldar temporalmente para asegurarse de que 's objetivo.

Colocando Pasta Termica de Mejor Calidad

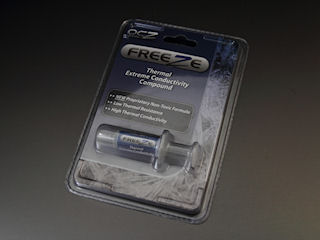

OCZ congelación extrema. En la grasa térmica que es el hecho de que he comprobado con el rendimiento de la grasa de la parte superior

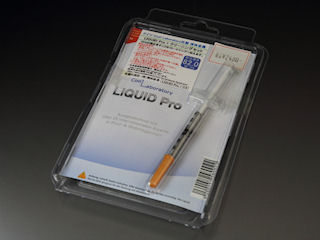

Coollaboratory Liquid Pro. Debido a que corroe, pero caracterizado por la conductividad térmica abrumadora, y se aplica al aluminio, se debe tener cuidado para lejos de su uso. Esparcidor de calor de la CPU se encuentra disponible en la placa de cobre para chapado

Después de pintar la grasa, se verificó mediante cinta de doble cara para fijar el disipador de calor. No se puede asegurar la CPU en el zócalo LGA 1155, y no hay difusor de calor, porque sólo hay unos 0,5 mm en la altura del núcleo de la CPU en sí, se puede operar sin un difusor de calor es difícil

Comparativa de verificación de temperatura de 3,5 GHz y ha adquirido su temperatura de funcionamiento está clasificado para funcionar a un reloj, la temperatura de funcionamiento 4.6GHz @ 1.2V. El ventilador de la CPU se aprovecha de la "Flecha de Plata SB-E" de grasa Thermalright, entre la CPU y disipador de la CPU están unidos por OCZ congelación extrema. Otras condiciones se describen a continuación en el gráfico del boletín.



Verificación antes de lo esperado a caer cerca de 4 ~ 5 ℃ pintar de grasa no es tan la diferencia, si se utiliza el Liquid Pro, en realidad se convirtió en una gran diferencia de temperatura entre los resultados tardan más de la imaginación. Mientras que había llegado a 61 ℃ durante el funcionamiento del Core i7-3770K 3,5 GHz es el estado normal, cuando se aplica OCZ congelación extrema es de 53 ℃, al aplicar el Liquid Pro se redujo a 50 ℃. Cuando la fiebre de operación 4.6GHz ha aumentado debido al overclocking, esta diferencia se extiende aún más, cuando se aplica OCZ congelación extrema es de 69 ℃ a 84 ℃ en condiciones normales, cuando se aplica Pro líquido es de 64 ℃, la diferencia de temperatura entre los 15 ~ 20 ℃ ocurrido.

　Como se desprende de este resultado, la grasa se aplicó entre el CPU y el disipador de calor del núcleo de Ivy Bridge, se ha convertido en un cuello de botella importante en el camino de transporte de calor. Teniendo en cuenta los resultados cuando se aplican OCZ congelación extrema, parece que también afecta al rendimiento de la grasa, no el único problema es simplemente que es grasa, no hay ninguna aplicación estándar ha sido pobre.

[Emmaaz]

Probando Diferentes Pastas

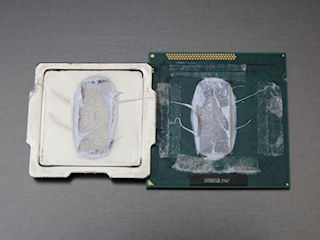

Después de verificar las fotos se aplicó OCZ congelación extrema. Era bastante grueso recubrimiento como resultado, la grasa se pintó por primera vez los resultados se hizo clara distinción

Foto después de la validación se aplicó a la Liquid Pro. Cuando se pone la cuchilla para pelar el esparcidor, que se han derramado en el metal líquido en el sustrato se tira.

● cambio de overclocking debido a la temperatura más baja
　Un resultado de hacer el depósito asignado pintar la grasa, pero significativa disminución de la temperatura se logró para el estado normal de overclocking, la mejora de lo que habrá por este descenso de la temperatura. En relación con la meta de la prueba de referencia de software de la CPU "CINEBENCH R11.5", que se multiplica por la carga en los 8 temas, trató de comprobar los límites de la operación de reloj en cada tensión. Condiciones tales como la temperatura ambiente es la misma que la verificación del cambio de temperatura por el repintado de grasa.

　La tabla a continuación es el resultado de una capacidad de overclocking prueba de confirmación. ○ Los signos y x representa la marca se hace en cuanto a si o no terminar en ese entorno R11.5 CHINEBENCH, sobre la configuración de la marca △, aunque hasta el final se R11.5 CHINEBENCH, protección térmica más allá de la temperatura del núcleo de la CPU es de 105 ℃ reducción del reloj de funcionamiento se ajusta por la función se ha producido.

Divida a los datos anteriores [Tabla 1] shell

1.20V 1.25V 1.30V 1.35V 1.40V 1.45V 1,50 V 1.55V
4.6GHz ○ ○ ○ ○ ○ ○ ○ △
4.7GHz × × ○ ○ ○ ○ △ △
4.8GHz × × × ○ ○ ○ △ △
4.9GHz × × × × × ○ △ △
5.0GHz × × × × × × × ×
Cuando se aplica OCZ congelación extrema [Tabla 2]
1.20V 1.25V 1.30V 1.35V 1.40V 1.45V 1,50 V 1.55V
4.6GHz ○ ○ ○ ○ ○ ○ ○ ○
4.7GHz × × ○ ○ ○ ○ ○ ○
4.8GHz × × × ○ ○ ○ ○ ○
4.9GHz × × × × × ○ ○ ○
5.0GHz × × × × × × × ×
Cuando se aplica la Tabla Coollaboratory Liquid Pro 3
1.20V 1.25V 1.30V 1.35V 1.40V 1.45V 1,50 V 1.55V
4.6GHz ○ ○ ○ ○ ○ ○ ○ ○
4.7GHz × ○ ○ ○ ○ ○ ○ ○
4.8GHz × × × ○ ○ ○ ○ ○
4.9GHz × × × × ○ ○ ○ ○
5.0GHz × × × × × × × ○
　

Resultados de la prueba, cuando se aplica OCZ congelación extrema, a pesar de no cambiar el límite de reloj de cada uno de tensión, incluso en condiciones de funcionamiento del reloj corte se produce antes de la cáscara de asignación, el índice de referencia se ha acabado el reloj que usted defina. Cuando se aplica a Liquid Pro, así como puntos de referencia han llegado a un final de etapa en el bajo voltaje es 4.9GHz y 4.7GHz, la meta del éxito del establecimiento de referencia en 5.0GHz. Aparentemente, Ivy Bridge también está en el rango de temperatura que se puede lograr con refrigeración por aire, el overclocking parece ser algo resistente al cambio, dependiendo de la temperatura de funcionamiento.

　La refrigeración por aire, pero a un nivel que no quiere decir que podemos esperar una mejora significativa en la capacidad de overclocking como de la pintura de grasa, más allá de las paredes del efecto de la temperatura existe en el estado normal, al menos, aumentar el reloj de la operación de emergencia es probable que sea posible.



● El recubrimiento estándar de la grasa, imponer una restricción en el cuello de botella en el comportamiento de overclocking
　Cáscara asignado también overclocking también, un acto que no será capaz de recibir la garantía del fabricante del producto será el mismo, pero la dificultad y el riesgo que es claramente más de una concha alto porcentaje. Si la temperatura disminuye tanto la CPU debido a la pintura de grasa y la cáscara asignados, pero un beneficio significativo, si vale la pena el riesgo de romper la CPU de 30.000 yenes a fallar, y existe un valor de hasta ahí es difícil decir que yo sinceramente .

　Estar familiarizado con, pero yo esperaría que la aparición de la versión Ivy Bridge soldadura, es posible más que el transporte sin ningún tipo de problemas clasificados para la operación, para revisar el proceso de fabricación de Intel, para lanzar una versión cara se atreven soldador de baja lo haría. Hay un cuello de botella para matar el potencial de ambas donde existe un núcleo de la CPU con overclocking excelente, a pesar de que hay un refrigerador de la CPU que puede enfriar, el usuario es difícil de ajustar, siempre y cuando el indescriptiblemente frustrante es.
